產品特點/Product features-----------------------------------------------------------◆◆
應用

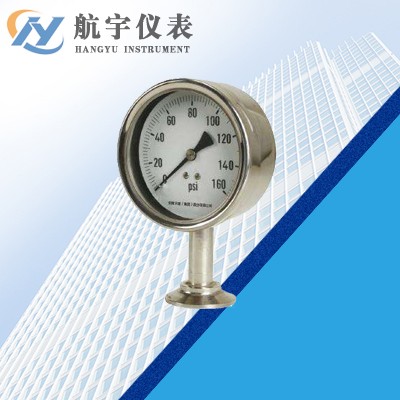

隔膜壓力表主要應用于石油化工、制堿、化纖、制藥、食品等工藝流程中，它是由通
用型壓力表與連接體和隔膜隔離器組成。在測量介質是強腐蝕、高溫、高粘度、易結晶、
易凝固、有固體浮游物的情況下使用。
原理
當測量介質的壓力P作用于隔膜片，則隔膜片產生變形，壓縮壓力儀表測壓系統的密
封液，使其形成P-△P的壓力。當隔膜片的剛性足夠小時，則△P也很小，壓力儀表測壓
系統形成的壓力就近于測量介質的壓力。
隔膜表的溫度影響
隔膜壓力表其溫度的影響與密封液膨脹系數隔膜片剛度及受壓部位的溫度有關。儀表
在使用溫度偏離20±5℃時，受溫度影響的示值最大變化率剛性不大于0.1%℃，柔性（遠
接式）不大于0.1±0.025L%℃（L-傳壓導管長度m）隔膜式壓力表在制做時應注意根據不
同的使用環境，選擇相應的密封工作液。
技術參數/Technical parameters-------------------------------------------------------◆◆
密封液的選擇
為保證隔膜表使用可靠性和安全型，應根據不同用途選擇合適的密封液。
| 密封液 | 受壓部溫度范圍 | 比重量g/cm3 | 體膨脹系數1/℃ | 用途 |
| 高粘度硅油 | -10~200℃ | 1.07 | 0.95×10-3 | 高溫用 |
| 低粘度硅油 | -30~100℃ | 0.94 | 1.08×10-3 | 一般用 |
| 甘油水溶液 | -5~100℃ | 1.27 | 0.61×10-3 | 食品用 |
| 植物油 | -5~100℃ | 0.93 | 1.03×10-3 | 食品用 |
| 氟油 | -30~150℃ | 1.93 | 0.75×10-3 | 氫、氧 |
隔膜膜片部分耐腐蝕材料的選擇
| 腐蝕介質 | 耐腐蝕材料 | |||||
| 錫青銅 | SUS316 | 純鉭（Ta） | 蒙乃爾 | 哈氏合金 | 聚四氟乙烯 | |
| 硫酸（H2SO4） | √ | △ | ○ | √ | √ | √ |
| 硝酸（HNO3） | × | √ | ○ | × | √ | √ |
| 鹽酸（HCL） | △ | × | ○ | × | √ | √ |
| 磷酸（H3PO4） | √ | √ | ○ | √ | √ | √ |
| 醋酸（CH3COOH） | √ | √ | ○ | √ | ○ | √ |
| 燒堿（NaOH） | △ | ○ | △ | ○ | ○ | √ |
| 純堿（Na2CO3） | ○ | ○ | ○ | ○ | √ | √ |
| 小蘇打（NaHCO3） | √ | ○ | ○ | ○ | ○ | √ |
| 氯氣（CL2） | 干：√濕：× | 干：√濕：× | ○ | 干：√濕：× | √ | √ |
| 溴氣（Br2） | 干：△濕：× | 干：×濕：△ | ○ | 干：○濕：× | ○ | √ |
| 氨水（NH3） | × | √ | × | × | ○ | √ |
| 海水（30%NaCL） | √ | √ | ○ | ○ | ○ | √ |
| 符合說明：○--最佳 △--有條件使用 √--可以使用 ×--不可以使用 | ||||||
隔膜表的耐腐蝕性
隔膜表的耐腐蝕性可通過合適的選擇與測量介質接觸部分的膜片，法蘭及密封墊圈的材料來保證。
膜片材質：不銹鋼0Cr17Ni12Mo2（316L）
蒙乃爾合金（Cu30Ni70）
哈氏合金（H276C）
鉭（Ta）
氟塑料（F4）
鎳（Ni）
法蘭材質：304（0Cr18Ni9）、316L（0Cr17Ni12Mo2）、塑料（PVC）、四氟（PTFE）、
304噴PTFE、316L噴PTFE
密封墊圈材質：丁晴橡膠、氟橡膠、硅橡膠及氟塑料。
法蘭的選擇：現根據GB（中國）、HGJ(化工部)、DIN(德國)、JIS(日本)、ANSI(美國)等
法蘭標準以及國內實際使用情況編制成常用的法蘭系列標準，供用戶選用。
特殊規格可定制。
原理圖
產品外形尺寸/Product dimensions-----------------------------------------------------◆◆
外形尺寸
卡盤隔膜體規格選用表
| DN | D | H | f | M |
| 1" | 42 | 48 | 3/8-24UNF2B | 19 |
| 1.5" | 50.5 | 48 | 3/8-24UNF2B | 30 |
| 2" | 64 | 48 | 3/8-24UNF2B | 36 |
| 2.5" | 77.5 | 48 | 3/8-24UNF2B | 47 |
